Profile zimnogięte typu C i Z – wznoszenie hal stalowych

Precyzyjnie wykonane profile (kształtowniki) zimnogięte to wszechstronne elementy konstrukcyjne o dużej wytrzymałości i niewielkiej masie.

profil C

PROFIL TYPU C

Ceownik zimnogięty ocynkowany – trwały, do wszechstronnego zastosowania

profil-z

PROFIL TYPU Z

Sztywny, lekki i wytrzymały kształtownik zimnogięty w kształcie litery Z


PROFIL TYPU C profil C

DANE TECHNICZNE

Wysokość - H: 100 - 400 mm
Szerokość półki - A: 48 / 60 / 75 mm
Grubość blachy: 1,50 / 2,00 / 2,50 / 3,00
Otworowanie tak
Materiał: S280 GD, S350 GD i S350 GD + Z275
PROFIL TYPU Z profil-z

DANE TECHNICZNE

Wysokość - H: 100 - 400 mm
Szerokość półki – A1 48 / 60 / 65 / 75 mm
Szerokość półki – A2 53 / 68 / 75 / 85 mm
Grubość blachy: 1,50 / 2,00 / 2,50 / 3,00
Otworowanie tak
Materiał: S280 GD, S350 GD, S350 GD + Z275
icon
Pobierz certyfikat produktu

Dowiedz się więcej o parametrach profili zimnogiętych

icon
Pobierz katalog

Sprawdź szczegóły naszej oferty.

icon
Skontaktuj się z nami

Zapytaj o produkty i warunki współpracy.

Kształtowniki zimnogięte do konstrukcji stalowych

Kształtowniki zimnogięte Rozbud są produkowane z taśmy stalowej (S220GD-S350GD; DX51-DX53) o grubości od 1 do 3 mm. Dzięki temu uzyskują wysoką sztywność przy zachowaniu niskiej masy własnej. Dzięki temu świetnie sprawdzają się przy konstrukcji hal stalowych i innych podobnych obiektów.

Profil zimnogięty Z i C – szerokie zastosowanie

Profile zimnogięte Z i C są niezastąpione przy budowie konstrukcji metalowych. Są wykorzystywane jako belki stropowe i okapowe, rygle ścian, płatwie dachowe. Są cenione ze względu na:

  • gatunkowa stal – odporność na korozję, odkształcenia, blaknięcie,

  • łatwy montaż,

  • doskonała szczelność połączeń,

  • wysoką sztywność przy niskiej masie.

Dowiedz się więcej o naszych profilach zimnogiętych

Parametry kształtowników zimnogiętych dostosowane do Twoich potrzeb

Dzięki gotowym otworom możliwy jest szybki i łatwy montaż kształtowników. Profile zimnogięte Rozbud zawsze mają precyzyjnie wycięte otwory, rozmieszczone zgodnie z konkretnym zastosowaniem i wymogami klienta.

OTWOROWANIE Zasady projektowania otworowania

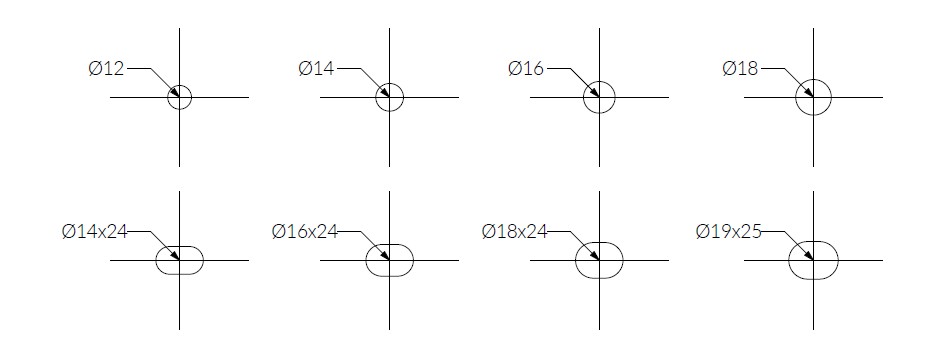

Otworowanie

OTWOROWANIE

Precyzyjnie wykonywane otwory dopasowane do zastosowania profilu.

  • Możliwość wykonania otworów w kształcie koła lub zaokrąglonego prostokąta (fasolki)
  • Różne średnice otworów okrągłych: Ø12, Ø18
  • Różne wymiary otworów wydłużonych: Ø14×24, Ø19X25

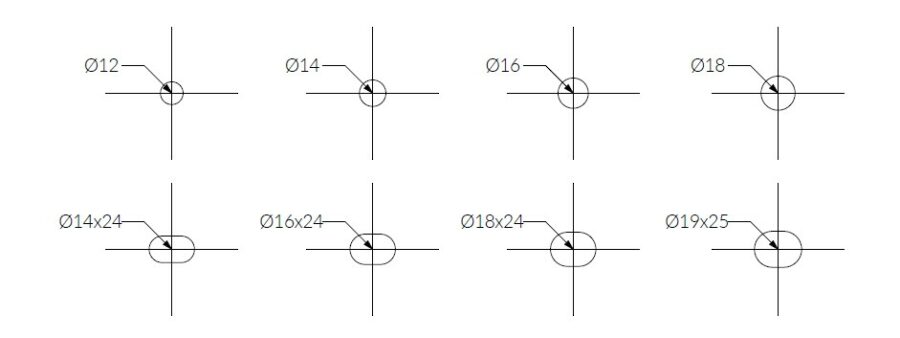

Profil C i Z zasady projektowania otworów

OTWOROWANIE

Zapewniamy możliwość realizacji dowolnego projektu zgodnego z poniższymi zasadami:

  • odległość od krawędzi wsadu nie mniejsza niż 30mm,
  • dla otworów Ø14, Ø18 odległość pomiędzy otworami nie mniejsza niż potrójna średnica danego otworu,
  • dla otworów Ø14×18, Ø18×24 odległość pomiędzy otworami nie mniejsza niż czterokrotność średnicy danego otworu,
  • maksymalnie 5 otworów w jednym przekroju,
  • możliwość niesymetrycznego rozmieszczenia otworów względem osi symetrii wsadu.
